Hvorfor kabelklosser er det kritiske forsvaret ditt elektriske system trenger?

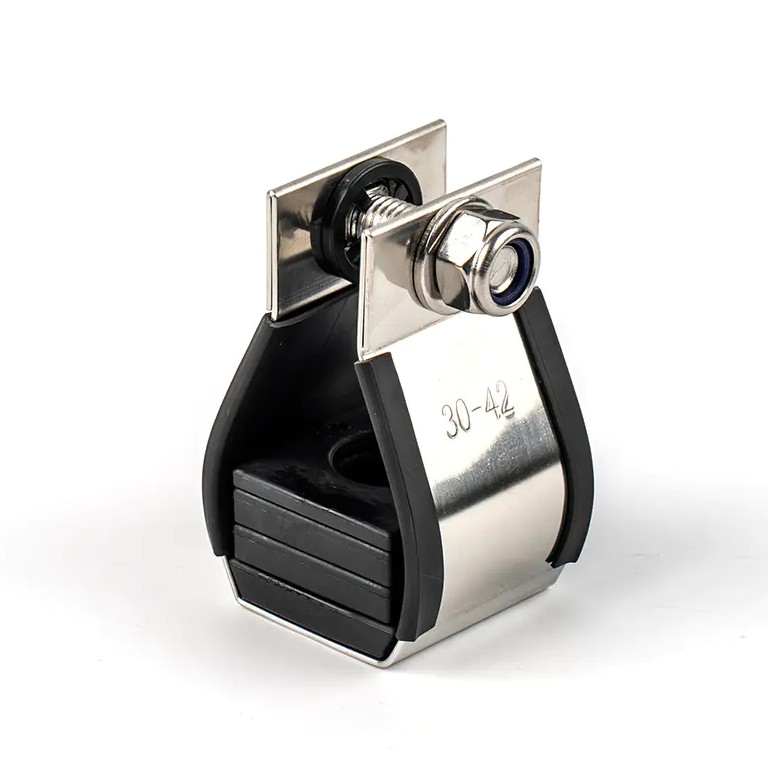

Kabelklosser er ikke valgfritt tilbehør – de er kritiske sikkerhetsenheter designet for å sikre elektriske kabler og forhindre katastrofal skade under kortslutningshendelser. En kortslutningsfeil genererer elektromagnetiske krefter proporsjonale med kvadratet av toppstrømmen, som er i stand til å piske strømførende kabler gjennom utstyrsstativ og sette personell i fare i løpet av millisekunder. Strømbrytere krever vanligvis 0,06 til 0,1 sekunder å snuble, men topp destruktiv kraft oppstår ved akkurat 0,005 sekunder på et 50Hz system. Kabelklosser utfører sin begrensende funksjon umiddelbart før beskyttelsesanordninger kan reagere, noe som gjør dem til den primære forsvarslinjen mot elektromekaniske krefter.

I henhold til IEC 61914 er kabelklosser definert som "enheter designet for å gi sikring av kabler når de installeres med intervaller langs kablenes lengde." I motsetning til buntebånd eller standardklemmer, er klossene spesifikt konstruert og testet for å tåle kortslutningskrefter, med karakterer basert på maksimal potensiell kortslutningsstrøm (kA) og installasjonsavstand.

Hvordan kortslutningskrefter truer kabelsystemer

Under en trefase kortslutning produserer tilstøtende ledere intense elektromagnetiske felt. Den frastøtende kraften mellom ledere er proporsjonal med kvadratet på toppkortslutningsstrømmen, og skaper øyeblikkelig stress som standard kabelhåndteringsprodukter ikke kan inneholde. I et datasenter kan usikrede kabler ødelegge serverrack som er verdt måneders erstatningstid; i industrielle omgivelser risikerer det samme scenariet brann, skader og langvarig nedetid.

Det kritiske tidsgapet

Å forstå tidslinjen til en feilhendelse avslører hvorfor passiv tilbakeholdenhet er uerstattelig:

• 0,005 sekunder: Maksimal elektromagnetisk kraft oppstår på 50Hz-systemer
• 0,06–0,1 sekunder: Strømbrytere slår ut og fjerner feilen
• Resultat: Uten kabelklosser opplever kabler uhemmet bevegelse under hele feilvarigheten

Dette tidsavstanden betyr at ingen aktiv beskyttelsesanordning kan forhindre den første mekaniske ødeleggelsen - bare korrekt spesifiserte kabelklosser kan.

Hvilke kabelklosstyper passer til forskjellige bruksområder

Valg av riktig klosstype avhenger av kabelkonfigurasjon, spenningsklasse og miljøforhold. Bruk av en inkompatibel klosstype kan føre til utilstrekkelig tilbakeholdenhet under feiltilstander.

Retningslinjer for materialvalg

Materialvalg påvirker ytelsens levetid og sikkerhetsmarginer direkte:

• Rustfritt stål 316: Eksepsjonell korrosjonsbestandighet for marine, offshore og kjemiske miljøer; tåler ekstreme elektromekaniske krefter
• Aluminium: Lett med sterke mekaniske egenskaper; egnet for innendørs og utendørs LV til HV-applikasjoner
• Polymer/nylon: Kostnadseffektiv for lavspent innendørs bruk; UV- og brannhemmende alternativer tilgjengelig for spesifikke miljøer

Hvordan IEC 61914 sikrer pålitelig beskyttelse

IEC 61914:2021 er den globalt aksepterte standarden for kabelkloss design og testing, og erstatter tvetydigheten som finnes i regionale elektriske koder. Mens NEC artikkel 392.20(C) og CSA artikkel 12-2202 krever at kabler skal sikres mot magnetiske feilstrømkrefter, spesifiserer verken hvordan man skal teste eller verifisere at sikringsanordninger vil overleve en kortslutningshendelse. IEC 61914 fyller dette kritiske gapet.

Obligatoriske testkategorier under IEC 61914

Standarden krever omfattende testing på tvers av flere ytelsesdimensjoner:

1. Temperaturvurdering: Verifisert drift fra -60°C til 120°C (eller deklarert område)
2. Lateral lasttesting: Vedvarende belastning holdt i 60 minutter ved maksimal deklarert temperatur
3. Aksialbelastningstesting: Motstand mot kabelglidning langs traseen
4. Slagmotstand: Testet ved laveste oppgitte driftstemperatur
5. Korrosjon og UV-motstand: Saltspray og akselerert aldringsvalidering
6. Motstand mot elektromekaniske krefter: Kortslutningsmotstandstesting ved deklarerte kA-klassifiseringer
7. Flammeutbredelse: Motstand mot flammespredning under feilforhold

En kritisk forskjell: IEC 61914 krever kortslutningstestingsvarighet på bare 0,1 sekund (fem komplette sykluser), noe som er tilstrekkelig til å avsløre klossens svakhet fordi den maksimale destruktive kraften oppstår innen de første få millisekunder. Dette skiller seg fra termiske motstandstester for kabel, som kan spesifisere 63kA i 1 sekund eller 40kA i 3 sekunder – disse klassifiseringene adresserer lederoppvarming, ikke mekanisk tilbakeholdenhet.

Hvilke faktorer bestemmer riktig klossspesifikasjon

Riktig spesifikasjon krever at klossens deklarerte ytelse samsvarer med installasjonens faktiske feilforhold. Underspesifikasjoner skaper katastrofale sikkerhetsrisikoer, mens overspesifikasjoner sløser med budsjett uten ekstra fordel.

Nøkkelspesifikasjonsparametre

Ingeniører må beregne og verifisere følgende:

• Kabel ytre diameter (OD): Klosser må passe til den faktiske kappediameteren, ikke bare lederstørrelsen. En feil passform reduserer sikringseffektiviteten ved feil.
• Maksimal potensiell kortslutningsstrøm: Klossens kA-klassifisering må overstige systemets beregnede feilnivå. Merk at de høyeste feilnivåene ofte forekommer i lavspentanlegg, ikke bare høyspentanlegg.
• Klossavstand: Produsentvurderinger er deklarert med spesifikke intervaller (vanligvis 600 mm). Større avstand øker kraften per kloss eksponentielt. Kraften mellom ledere beregnes ved hjelp av IEC 61914-formelen, som tar hensyn til toppstrøm og kabeldiameter.
• Spenningsklasse og konfigurasjon: LV-, MV- og HV-systemer har forskjellige kraftprofiler. Enkeltkjerne-, trefoil- og quad-formasjoner krever spesialdesignede klosser.
• Miljøeksponering: Kjemisk tilstedeværelse, ekstreme temperaturer, UV-eksponering og brannrisiko dikterer materialvalg og korrosjonsbestandighetsklasse.

Et advarende eksempel

Vurder to produsenter som hevder 140kA topp tåler:

• Produsent A testet med 35mm kabel kl 600 mm avstand
• Produsent B testet med 45mm kabel kl 300 mm avstand

For et system med 60kA feilnivå som bruker 30 mm kabel med 1200 mm avstand, ville produsent Bs produkt mislykkes til tross for identisk overskriftsvurdering. Dette viser hvorfor innkjøpsteam må gjennomgå fullstendige testrapporter – ikke bare overskrifter – og hvorfor ingeniører må beskytte spesifikasjoner gjennom hele prosjektets livssyklus.

Hvordan riktig installasjon maksimerer sikkerhetsmarginene

Selv korrekt spesifiserte klosser kan svikte hvis de installeres feil. Installasjonskvaliteten avgjør direkte om systemet fungerer som testet.

Beste praksis for installasjon

1. Følg produsentavstand: Installer med intervaller spesifisert for den deklarerte feilstrømmen. Trangere avstand er nødvendig for scenarier med høy kortslutning.
2. Juster etter kabeldiameter: Sørg for at klossstørrelsen samsvarer med den faktiske kabelens OD, og ta hensyn til eventuelle isolasjons- eller kappetoleranser.
3. Bruk riktige fester: Monter med maskinvare godkjent for inneslutningstypen (stige, brett, stag eller bjelke).
4. Bruk riktig dreiemoment: Overstramming forvrenger kabelkappene; understramming tillater glidning. Bruk en momentnøkkel for å oppnå produsentspesifisert holdemoment.
5. Konto for termisk ekspansjon: I fleksible systemer der kabler "snakes", tillate ekspansjonsbevegelse mellom faste punkter. I stive systemer, sørg for at klossen og strukturen tåler langsgående termomekaniske krefter.

Hensyn til systemdesign

Kabelsystemer faller inn i to kategorier, hver med forskjellige klosskrav:

• Fleksible systemer: Kabler er slanget vertikalt eller horisontalt, noe som gir fri termisk ekspansjon og sammentrekning mellom festepunktene. Klosser må tilpasses bevegelse samtidig som de opprettholder tilbakeholdenhet under feil.
• Stive systemer: Kabler festes i lengderetningen, noe som krever at klossen, støttestrukturen og kabelstivheten til sammen motstår termomekaniske krefter uten skade.

Hvor kabelklosser gir kritisk beskyttelse

Kabelklosser er avgjørende uansett hvor høyeffektkabler går i nærheten av personell eller kritisk utstyr. Spenningsnivået er irrelevant - noen av de høyeste feilnivåene oppstår i lavspentinstallasjoner på grunn av lavere systemimpedans.

I tillegg til sikkerhetssamsvar med NEC 392.20(C) og IEC 61914, bidrar riktig klossinstallasjon til å oppfylle seismiske krav og forsikringsbetingelser, redusere ansvar og forhindre kostbart omarbeid.

Konklusjon: En proaktiv tilnærming til kabelsystemsikkerhet

Kabelklosser representerer en liten brøkdel av totale prosjektkostnad, men gir uerstattelig beskyttelse mot elektromekaniske kortslutningskrefter. Utvelgelsesprosessen må integrere kabeldiameter, feilstrømberegninger, avstandskrav, materialkompatibilitet og miljøeksponering i en sammenhengende spesifikasjon. Innkjøpsteam bør behandle klosser som konstruerte sikkerhetskomponenter – ikke varer – og verifisere at produktene har uavhengige testrapporter i henhold til IEC 61914:2021, inkludert dokumentasjon før og etter kortslutningstest. Ved å spesifisere og installere kabelklosser riktig fra dag én, sikrer elektroentreprenører og anleggseiere overholdelse av forskrifter, beskytter kritisk infrastruktur og skaper tryggere arbeidsmiljøer for personell.
